Extrudering i polymerer driver en massiv bit av plasttillverkning över hela världen. Den globala extruderade plastmarknaden nådde 177,47 miljarder dollar 2024 och beräknas drabbas av 260,43 miljarder dollar år 2034 (precedenceresearch.com). Ändå kämpar många tillverkare med att välja rätt extruderingsmetod, hantera defekter som svällning och smälta fraktur och optimera sina produktionslinjer för effektivitet.
Du hittar extrudering i allt från fönsterramar till medicinskt slang. Processen smälter råa plastpellets och tvingar dem genom en formad munstycke för att skapa kontinuerliga profiler. Men inte alla extruderingsmetoder fungerar på samma sätt och att välja fel kostar du tid och pengar.
Vad som gör extrudering i polymerer skiljer sig från andra processer
Extrudering smälter rå plastmaterial genom mekanisk energi från vridningsskruvar och värmare längs fatet och tvingar sedan den smälta polymeren genom en matris (wikipedia.org). Till skillnad från formsprutning, som skapar enskilda delar, producerar extrudering kontinuerliga längder av material.
Processen har tre kärnsteg. Först matar tratten plastpellets i fatet. För det andra roterar skruven för att smälta och blanda materialet medan det trycker framåt. För det tredje flödar den smälta polymeren genom en matris som formar den i den slutliga profilen.
Temperaturkontroll är mer än de flesta inser. För varmt och din polymer försämras. För kallt och du blir ofullständig smältning. Fatet har vanligtvis flera värmningszoner som gradvis ökar temperaturen när materialet rör sig mot munstycket.
Energi står för mer än en - Tredje av alla material - Processing Power Behov i polymerbearbetning (MordorIntelligence.com). Detta gör energieffektivitet till en kritisk faktor när du väljer utrustning.
Metod 1: Enkel skruv extrudering
Enstaka skruvextruder använder en roterande skruv inuti en fat. De är arbetshästarna i branschen eftersom de är enkla, pålitliga och kostar mindre än tvillingskruvsystem.
Skruven har tre zoner. Foderzonen flyttar material från tratt. Komprimeringszonen smälter polymeren och bygger tryck. Mätningszonen upprätthåller ett konsekvent flöde till munstycket.
Du hittar enstaka skruvextruder som producerar rör, profiler, ark och filmer. De hanterar de flesta termoplaster väl, särskilt när du inte behöver komplex blandning eller tillsatser.
Nackdelen? Begränsad blandningsförmåga. Om din produkt behöver flera material blandas ihop eller kräver exakt additiv distribution, kämpar enstaka skruvextruder.
Bäst för:
Enkla profiler med ett material
Hög - Volymproduktion av standardprodukter
Lägre initialinvestering
Rör- och rörtillverkning
Metod 2: Tvillingskruv extrudering
Tvillingskruvextruder har två inblandningsskruvar som kan rotera i samma riktning eller motsatta riktningar. Tvillingskruvextruder ger överlägsen blandning, ventilation och bearbetningsfunktioner jämfört med enstaka skruvsystem (jieyatwinscrew.com).
CO - Roterande tvillingskruvar svänger i samma riktning. De utmärker sig vid blandning och sammansättning eftersom materialöverföringar mellan skruvar, skapar intensiv skjuvning och blandning. Counter - roterande skruvar vänd i motsatta riktningar och bygg högre tryck för täta material.
Polyeten extrudering innehöll den största marknadsandelen 2024 på grund av dess hållbarhet, mångsidighet och flexibilitet, vilket gjorde den idealisk för att producera rör, filmer och ark (motChemandMaterials.com). Tvillingskruvextruder hanterar polyetylenblandningar särskilt bra.
Den högre kostnaden kompenseras av mångsidighet. Du kan bearbeta material som skulle fastna eller försämras i enskilda skruvmaskiner. Reaktiv extrudering, där kemiska reaktioner inträffar under bearbetning, kräver tvillingskruvsystem.
Bäst för:
Sammansättning och masterbatchproduktion
Material som kräver intensiv blandning
Produkter med flera tillsatser eller fyllmedel
Reaktiva extruderingsprocesser
Metod 3: Blown Film Extruder
Blown Film skapar plastpåsar, förpackningsfilmer och jordbruksfilmer. Extrudern skjuter smält polymer genom en cirkulär matris. Luft blåser upp röret som en ballong medan kylringar stelnar filmen.
Processen skapar biaxial orientering, vilket betyder att molekyler sträcker sig i två riktningar. Detta gör filmen starkare än cast -film med bättre tårmotstånd.
Die Gap and Blow - Up Ratio Kontrollfilmtjocklek och egenskaper. Ett större slag - uppförhållande skapar tunnare film med bättre mekaniska egenskaper men kräver mer kyltid.
Vanliga material inkluderar LDPE, LLDPE och HDPE. Vissa operationer kör flerskiktsfilmer med olika polymerer för specifika barriäregenskaper.
Bäst för:
Förpackningsfilmer och väskor
Jordbruksfilmer
Krympa inslag
Produkter som behöver biaxial styrka
Metod 4: Sheet and Flat Die extrudering
Flat Die -strängsprutning producerar ark och filmer genom att trycka polymer genom en bred, tunn munöppning. Material går ut som en platt gardin och passerar genom kylrullar som ställer in tjockleken och ytfinishen.
Ark extrudering hanterar tjockare material än film extrudering, vanligtvis 0,25 mm till 25 mm tjockt. Du ser att det gör termoformande ark, byggmaterial och styva förpackningar.
Die -design blir kritisk här. Ojämnt flöde skapar tjockleksvariationer över arkbredden. Moderna matriser använder justerbara läppar som fina - inställningsfördelning.
Tre - Rollkalenders ger den bästa ytfinishen. Den första rullen drar arket från matrisen, den andra kontrollerar tjockleken och den tredje ger kylning. Två - rullsystem fungerar för mindre krävande applikationer.
Bäst för:
Termoformande ark
Konstruktionspaneler
Stela förpackningsmaterial
Produkter som kräver exakt tjocklekskontroll

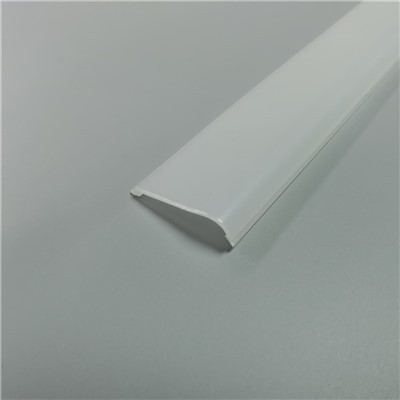

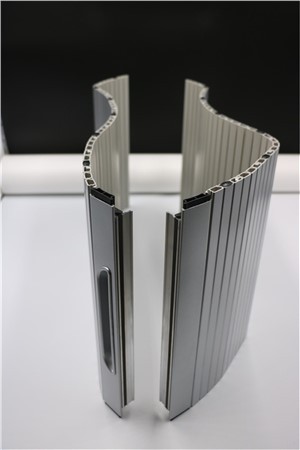

Metod 5: Profil extrudering
Profil extrudering skapar komplexa kors - Avsnitt som fönsterramar, dörrtätningar och kanttrim. Die bestämmer den slutliga formen, och nedströms utrustningstorlekar och kyler profilen.
Die design kräver expertis. Komplexa profiler behöver noggrann flödesbalansering så att alla sektioner kommer ut från matrisen med samma hastighet. Obalanserat flöde orsakar vridning och dimensionella problem.
Kalibreringsutrustning upprätthåller profilformen när den svalnar. Vakuumkalibratorer använder negativt tryck för att dra profilen mot storleksplattor. Vissa profiler använder luftkylning eller vattenbad beroende på material och väggtjocklek.
Plastekstreksträngsmarknaden värderas till 119,97 miljarder dollar 2018 och förväntas nå 202,21 miljarder dollar år 2030 (cognitivemarketresearch.com). Profil extrudering står för en betydande del av denna tillväxt.
Bäst för:
Fönster- och dörrramar
WeathersTripping
Däckräcke
Anpassat Cross - Avsnitt
Metod 6: Rör- och röreksträng
Rör extrudering skjuter material genom en cirkulär matris med en dorn i mitten. Klyftan mellan die och dorn bestämmer väggtjockleken. Vakuumstorlekstankar och kylbad upprätthåller diameter och rundhet.
Singel - Lagerrör fungerar för grundläggande applikationer. Multilayer Coextrusion kombinerar olika material för förbättrade egenskaper. Ett tre - skiktrör kan ha en strukturell kärna, ett barriärskikt och ett skyddande yttre lager.
Die Swell påverkar rörproduktionen mer än andra extruderingsmetoder. Att lägga till ett smörjmedel kan minska svällningen genom att orsaka slip vid väggen och underlätta polymerflödet genom matrisen (dynisco.com). Detta blir kritiskt när du behöver snäva toleranser.
Tryckbetyg är viktigt i rörapplikationer. Väggtjocklek, materialval och kylningshastighet påverkar alla sluttryckskapaciteten.
Bäst för:
Vatten och gasfördelning
Ledning och kabelskydd
Bevattningssystem
Medicinsk slang

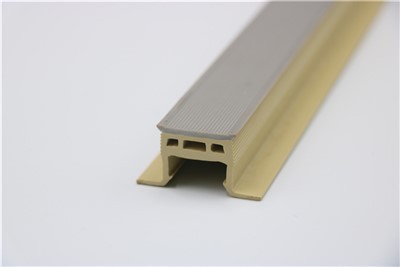

Metod 7: Coextrusion
Coextrusion kombinerar flera extruder som matar in i en matris. Varje extruder hanterar ett annat materiallager och skapar produkter med flera egenskaper i en profil.
Feedblock coextrusion blandar lager innan de kommer in i matrisen. Detta fungerar bra för platta produkter som filmer och ark där du behöver enhetlig lagerfördelning.
Multi - Manifold Dies Keep Layer åtskilda tills matrisutgången. Detta producerar skarpare lagergränser och fungerar bättre för profiler och rör där du behöver distinkta lager.
Den globala marknaden för extrusionsmaskiner nådde 6,9 miljarder dollar 2024 och förväntas nå 10,0 miljarder dollar år 2033 (iMarcgroup.com). Samextrusion driver mycket av denna tillväxt när tillverkarna söker mer komplexa produktstrukturer.
Skikt vidhäftning kräver kompatibla material eller slipsskikt. Inkompatibla polymerer separeras under bearbetning eller i slutprodukter. Bindningsskikt fungerar som lim mellan inkompatibla material.
Bäst för:
Barriärfilmer för livsmedelsförpackningar
Flerskiktsrör med specifika egenskaper
Produkter som kombinerar strukturella och estetiska lager
Applikationer som kräver materialkostnadsoptimering
Vanliga defekter och hur man fixar dem
Svälla
Svällning kan minskas genom att optimera formkonstruktionen, sänka skruvhastigheten och justera smälttemperaturen (uplastech.com). Extrudatet expanderar efter att ha lämnat munstycket eftersom polymermolekyler slappnar av från sitt komprimerade tillstånd.
Temperaturjusteringar hjälper till att kontrollera svällningen. Högre smältemperaturer minskar viskositeten och möjliggör mer molekylär avslappning. Lägre temperaturer ökar viskositeten men kan orsaka andra bearbetningsproblem.
Smältbrickor
Att minska skjuvspänningen i den matlandsregionen kan göras genom att öka Die -gapet, minska strängsprutningshastigheten, öka die - landstemperatur eller minska smältviskositeten (ptonline.com). Extrudatytan blir grov eller förvrängd när skjuvningshastigheterna överskrider materialgränserna.
Bearbetningshjälpmedel och smörjmedel ger den enklaste fixen. De migrerar till murväggen och minskar friktionen. Detta låter dig upprätthålla produktionshastigheten samtidigt som du eliminerar ytfel.
Polymerer med hög molekylvikt visar mer känslighet för smältfraktur. Om defekter kvarstår, överväg att byta till en lägre molekylvikt.
Hajhud
Hajhud verkar som fin ytråhet. Det händer med lägre skjuvhastigheter än smältfraktur. Defekten är resultatet av stick - Slipflöde vid murväggen.
Ökande matstemperatur hjälper till att minska smältviskositeten nära väggen. Att lägga till bearbetningshjälpmedel fungerar ännu bättre genom att främja kontinuerlig slip snarare än att stick - slipbeteende.
Variation
Ojämn tjocklek kommer från inkonsekvent materialfoder, temperaturfluktuationer eller designproblem. Kontrollera först din trattnivå och foderzontemperatur.
Die justeringar kräver erfarenhet. Moderna Dies har dator - kontrollerade justeringssystem som kompenserar för flödesvariationer automatiskt.
Att välja rätt extrudering i polymermetoden
Börja med dina produktkrav. Enkla, singel - Materialprofiler fungerar bra med enstaka skruvextruder. Komplexa produkter med flera material behöver tvillingskruv eller coextrusionssystem.
Produktionsvolymen är viktig. Hög - Volymoperationer motiverar de högre kostnaderna för avancerad utrustning. Liten satsproduktion fungerar bättre med enklare, mer flexibla system.
Materialegenskaper påverkar val av utrustning. Vissa polymerer kräver specifika temperaturprofiler eller blandningsintensitet som endast vissa extrudertyper kan tillhandahålla.
Budgetbegränsningar avgör ofta val av utrustning. Men kom ihåg att billig utrustning kostar mer lång - Term om den producerar defekter eller inte kan uppfylla produktionsmålen.
| Metod | Initialkostnad | Komplexitet | Blandningsförmåga | Produktionshastighet |
|---|---|---|---|---|
| Enkelskruv | Låg | Enkel | Begränsad | Hög |
| Tvillingskruv | Hög | Komplex | Excellent | Medium - Högt |
| Blåsfilm | Medium | Måttlig | Begränsad | Medium |
| Ark/platt dö | Medium | Måttlig | Begränsad | Hög |
| Profil | Medium | Måttlig | Begränsad | Medium |
| Rör/rör | Medium | Måttlig | Begränsad | Hög |
| Samextrusion | Hög | Komplex | Bra | Medium |
Verktyg som förbättrar extruderingsprestanda
Processövervakningssystem
REAL - Tidsövervakning fångar problem innan de skapar defekter. Trycksensorer, temperaturkontroller och smältflödesindikatorer ger kritiska data.
Moderna system använder prediktiva algoritmer för att identifiera trender. Du kan justera parametrar innan kvaliteten sjunker snarare än att fixa problem efter att de inträffar.
Die Design Software
Computer - Aided die -design optimerar flödesfördelning och minskar försöket - och - -fel. Simuleringsprogramvara förutspår hur material kommer att flyta genom komplexa geometrier.
Dessa verktyg minskar utvecklingstiden avsevärt. Du kan testa flera mönster praktiskt taget innan du bearbetar dyra matriser.
Kvalitetskontrollutrustning
Online -tjockleksmätare mäter produktdimensioner kontinuerligt. Optiska system upptäcker ytfel. Automatiserad testning säkerställer konsekvent kvalitet utan manuell inspektion.
Investeringar i kvalitetskontrollutrustning betalar tillbaka genom minskat avfall och färre kundklagomål.
Strategier för energi och kostnadsoptimering
Barrelisolering minskar värmeförlusten och sänker energiförbrukningen. Många operationer ser 15-20% energibesparingar från korrekt isolering ensam.
Skruvkonstruktion påverkar energieffektiviteten. Hög - Effektivitetsskruvar blandar och smälter material med mindre mekanisk energi, vilket minskar motorkraftkraven.
Materialtorkning förhindrar fukt - relaterade defekter och förbättrar slutproduktkvaliteten. Fukt orsakar bubblor, ytfel och dimensionella problem. En ordentlig torktumlare kostar mindre än skrotning av defekt produkt.
Förebyggande underhåll stoppar dyra nedbrytningar. Regelbunden skruv- och fatinspektion fångar slitage innan det påverkar produktkvaliteten. Att ersätta slitna komponenter på schemat kostar mindre än nödreparationer under produktionen.
Vanliga frågor
Vad är den största skillnaden mellan extrudering av enstaka och tvillingskruv?
Enstaka skruvextruder använder en skruv för smältning och transportmaterial. De är enklare och billigare men erbjuder begränsad blandning. Tvillingskruvextruder använder två intermesingskruvar som ger överlägsen blandning, bättre tillsatsdistribution och mer bearbetningsflexibilitet.
Hur mycket kostar en polymer extruderingslinje?
Post - Nivå Enkel skruvsystem Starta cirka $ 50 000 - 100 000 $. Mid - Produktionslinjer kör $ 200 000- $ 500 000. High-End Twin Screw Coextrusion Systems med full nedströms utrustning kan överstiga 2 miljoner dollar. Dina specifika produktkrav och produktionsvolym avgör rätt investeringsnivå.
Varför har mitt extrudat ytfel?
Ytfel härstammar vanligtvis från smältfraktur, hajhud eller designproblem. Kontrollera dina bearbetningstemperaturer, skruvhastighet och dö landdimensioner. Att lägga till bearbetningshjälpmedel eller smörjmedel löser ofta problem med ytfel utan större utrustningsändringar.
Hur länge håller extruderingsutrustningen?
Tja - Underhållna extruderare kör 20-30 år. Skruven och fatet behöver ersättas var 5-10 år beroende på materialmöte och driftsförhållanden. Dies sist på obestämd tid med korrekt rengöring och lagring.
Vilka material kan jag extrudera?
De flesta termoplast extruderar framgångsrikt inklusive polyeten, polypropen, PVC, polystyren och nylon. Vissa höga - temperaturpolymerer som Peek kräver specialiserad utrustning. Termosetter fungerar i allmänhet inte i standard extrudering eftersom de botar snarare än smälter.
Kan jag växla material på samma extruder?
Ja, men materiella förändringar kräver grundlig rensning. Kompatibla material växlar enkelt. Inkompatibla material behöver rensningsföreningar för att förhindra förorening. Vissa materialkombinationer kräver olika skruvar eller fatkonfigurationer.
Vad orsakar inkonsekventa produktdimensioner?
Dimensionella variationer kommer från temperaturfluktuationer, inkonsekvent matningshastighet, form av design eller otillräcklig nedströmsstorlek. Kontrollera dina temperaturkontroller, Hopper -nivå och kylsystemets prestanda först.
Hur minskar jag energikostnader i extrudering?
Börja med korrekt fatisolering. Använd hög - Effektivitetsskruvar utformade för ditt material. Optimera temperaturprofilerna för att använda den minsta värme som behövs. Regelbundet underhåll förhindrar energi - slösande ineffektivitet som slitna skruvar eller dåligt förseglade fat.
Nästa steg för din extrudering i polymerer.
Att förstå extrudering i polymerer ger dig grunden för att förbättra din tillverkningsprocess. Varje metod vi täckte erbjuder specifika fördelar för olika applikationer.
Granska dina nuvarande produktionsutmaningar. Vilka brister kostar dig mest pengar? Var bromsar flaskhalsar din produktion? Matcha dessa problem mot metoderna och lösningarna i den här guiden.
Överväg att uppgradera utrustningen strategiskt. Du behöver inte det dyraste systemet för att få bra resultat. Fokusera på utrustning som löser dina specifika problem och passar din produktionsvolym.
Prata med utrustningsleverantörer om att testa ditt material på sina maskiner. De flesta tillverkare erbjuder försök som låter dig verifiera prestanda innan du investerar. Detta minskar risken och säkerställer att du får utrustning som uppfyller dina behov.
Polymereksträngsmarknaden fortsätter att växa när nya applikationer dyker upp. Att förstå dessa sju kärnmetoder placerar dig för att dra nytta av möjligheter och undvika kostsamma misstag.
